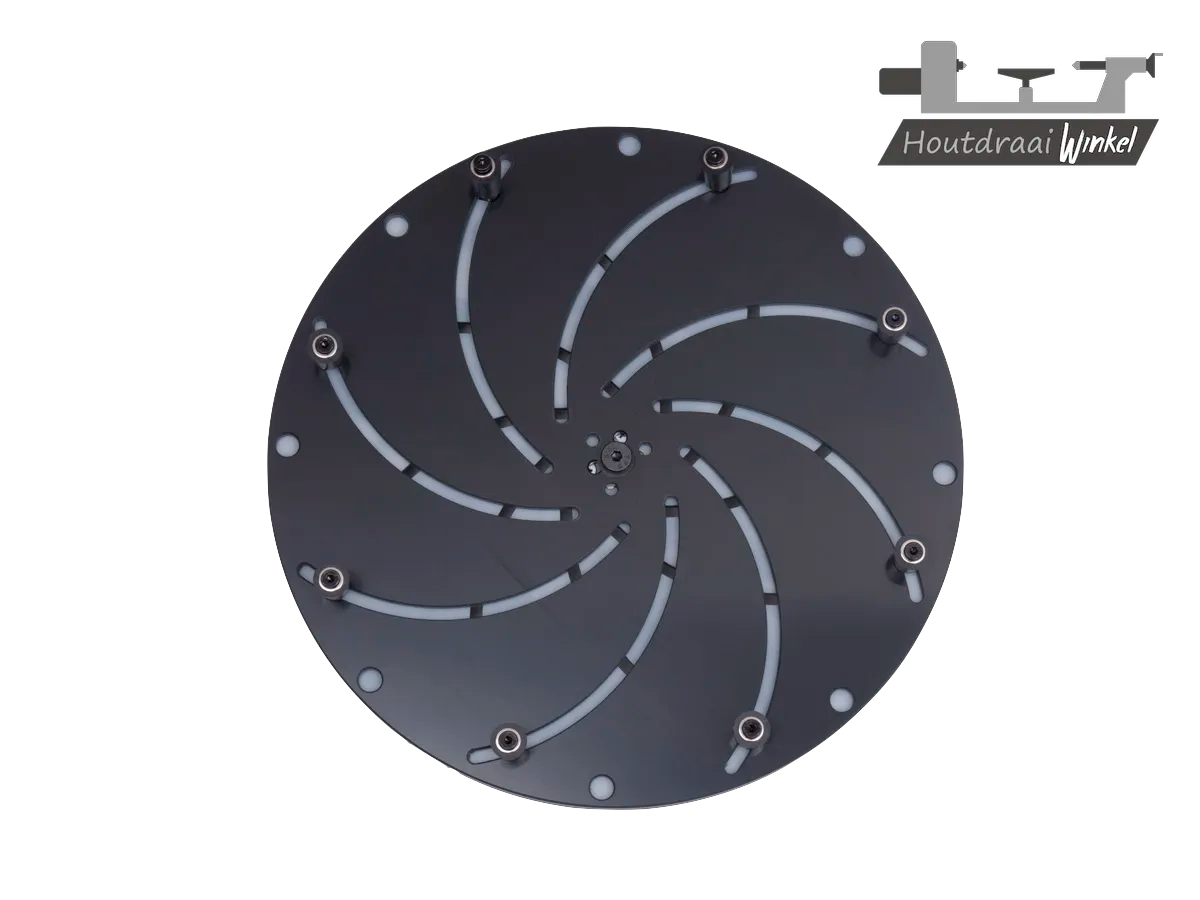

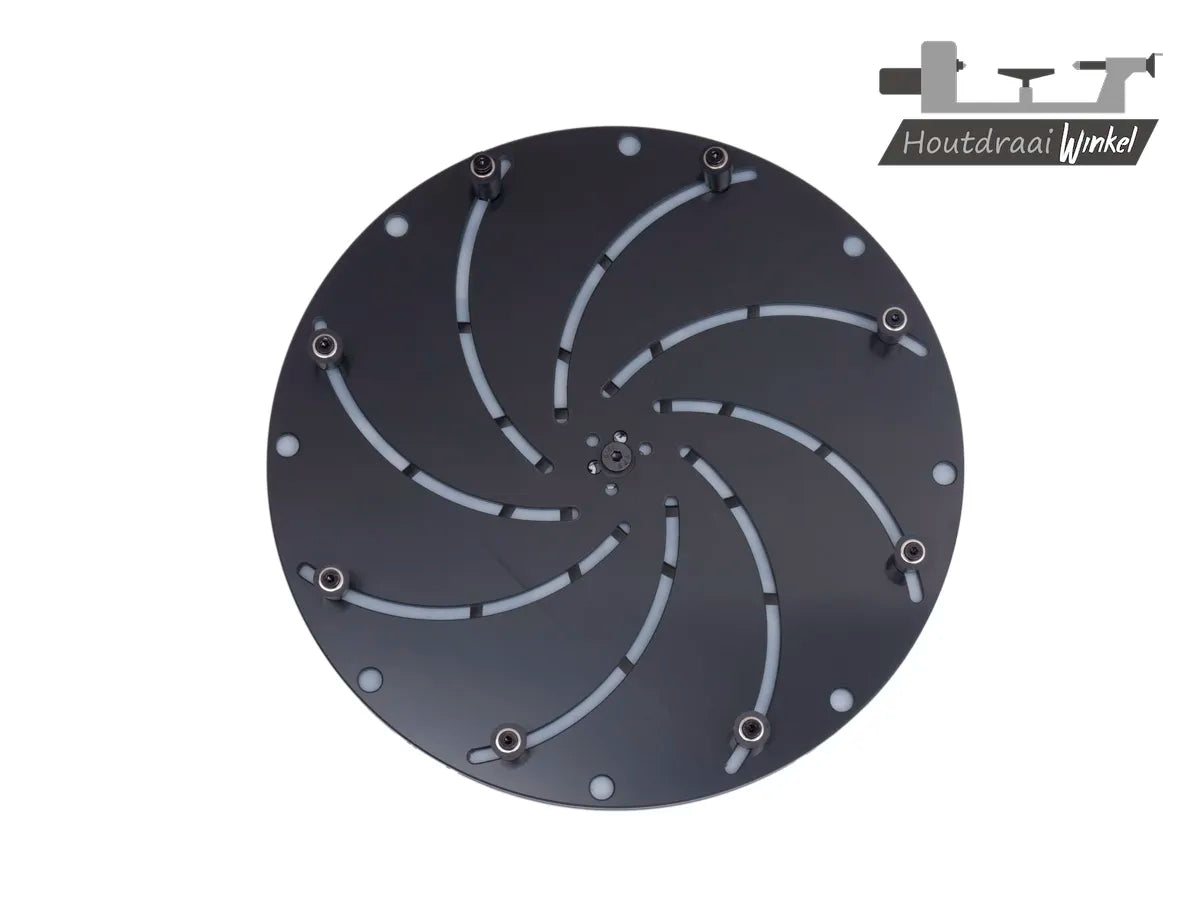

Longworth opspanplaat voor in de chuck LSC-500
Longworth opspanplaat voor in de chuck LSC-500
ideaal voor kleine nabewerkingen en het voorzichtig verwijderen van de uitsparing op een reeds afgewerkt werkstuk.
Deze klemschijven worden gebruikt in combinatie met een conventionele klauwplaat en een spanbek (niet meegeleverd). De LSC-300 spanschijven passen in een spanklauw van 50 mm, de LSC-400 en LSC-500 spanschijven passen in standaard spanklauwen van 130 mm.

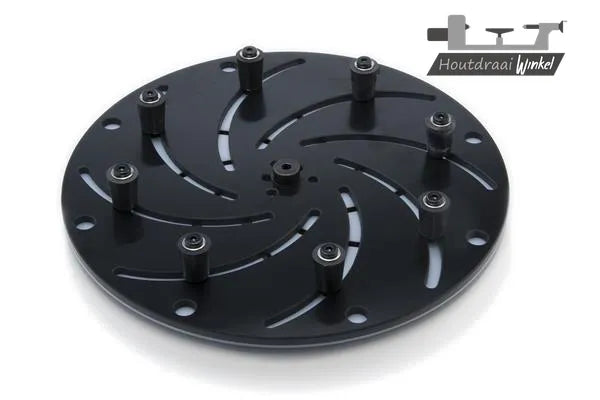

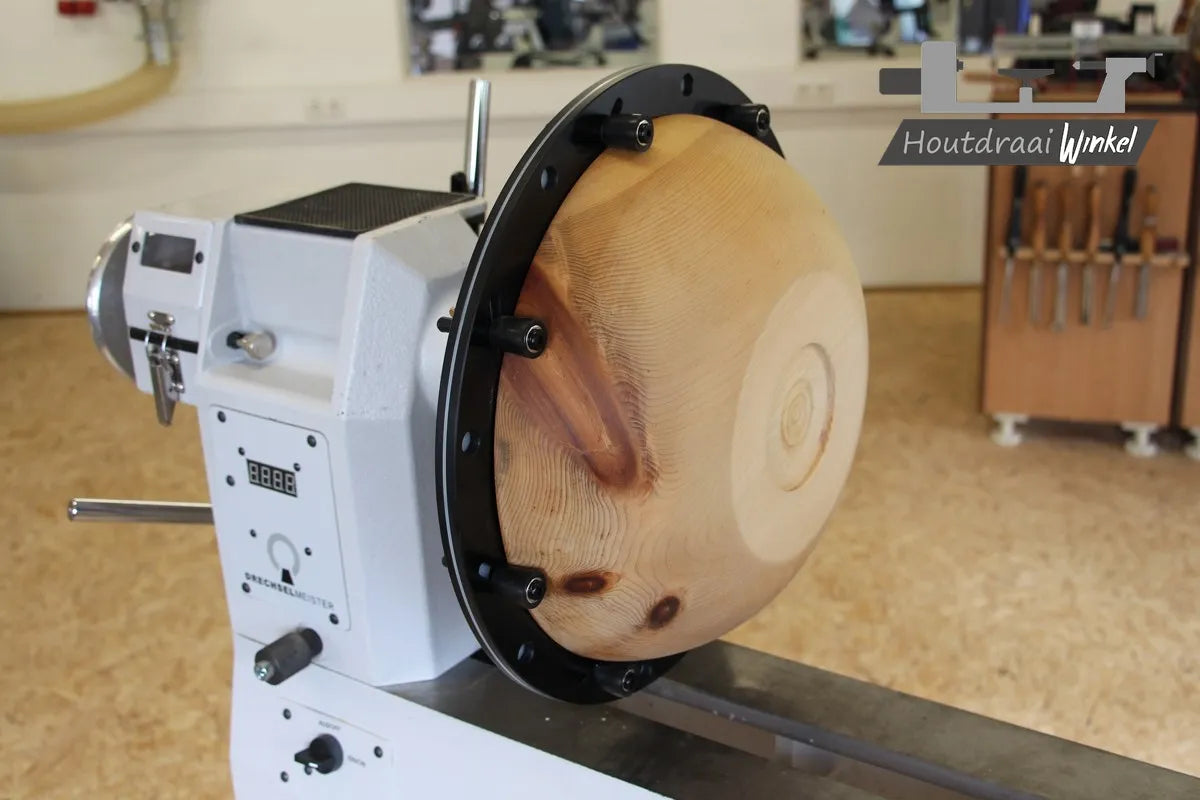

De opspanschijven worden in de klauwplaat geklemd en kunnen door middel van het verstelmechanisme op de desbetreffende werkstukgrootte worden ingesteld. De bevestigingspennen passen zich zeer goed aan de radius van het werkstuk aan (zie foto's).
Let op:
Niet geschikt voor het bewerken of draaien van "ruwe" werkstukken! Max. Draaisnelheid 500 rpm!
Klembereik*:
Binnenkant: ca. 160 - 450 mm
Buitenkant: ca. 200 - 480 mm
*Afhankelijk van de gebruikte klauwplaat en klembekken. Vooral voor het spreiden is een geschikte vorm van het werkstuk een eerste vereiste!
Info:
Voor de klemtrajecten of -bereiken worden verschillende formules gebruikt.
Wij gebruiken de termen "buiten" en "binnen".
Binnen = klemming of vastklemmen van het werkstuk
Buiten = spreiden of uitzetten van de klembekken
Technische gegevens:
Diameter ca. 500 mm
Geschikt voor centerhoogtes vanaf 250 mm
Diameter van de klemschijf ca. 130 mm
voor 130 mm klembekken
Gewicht ongeveer 5 kg
Levering zonder klauwplaat en spanklauwen!
Specification table
Specification table
Fabrikant: | Drechselbedarf K.schulte |
weight: | 3.200 |
